Endoscopio industrial en el teléfono: cómo inspeccionar bombas, compresores e intercambiadores en la industria petrolera

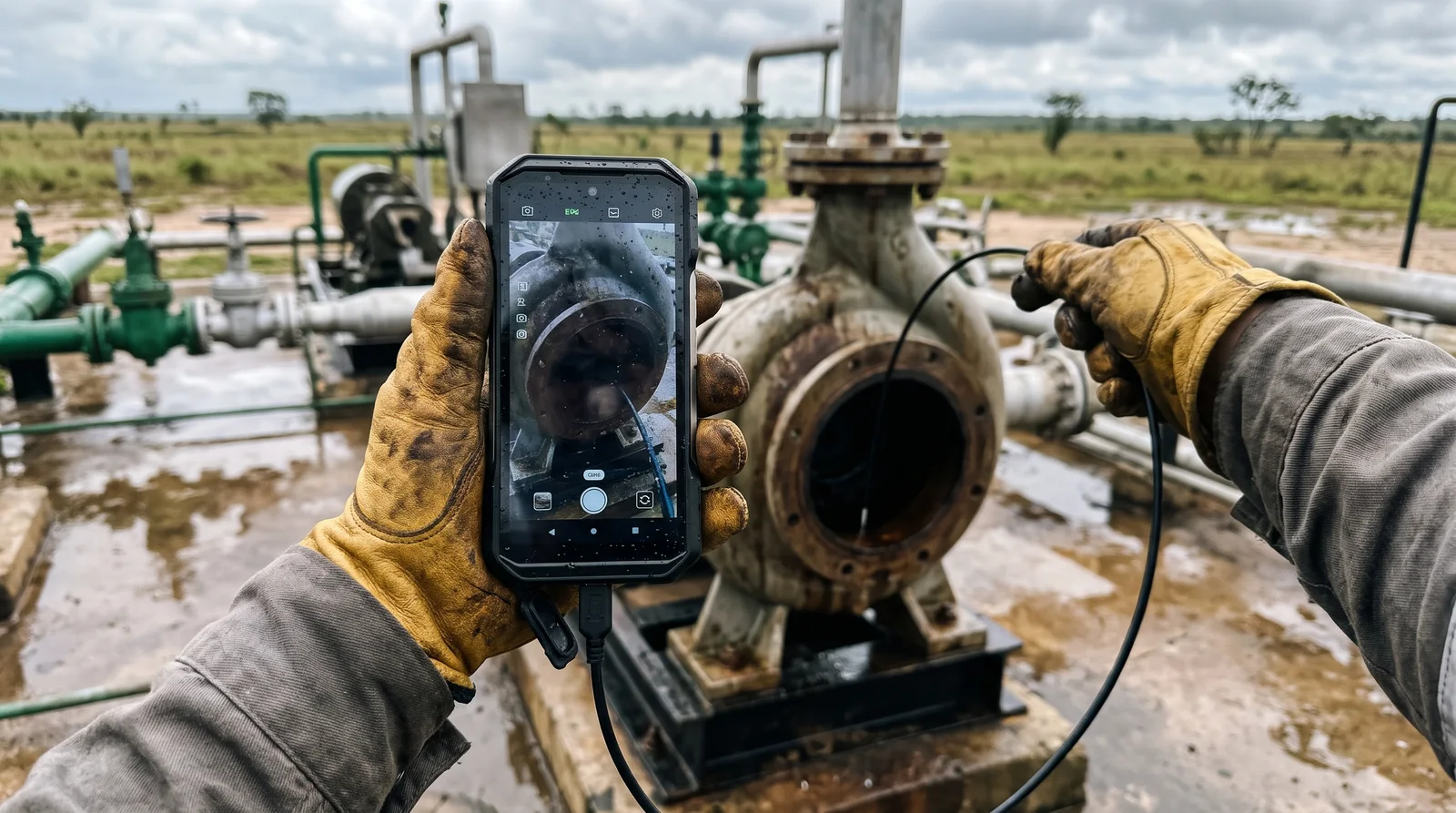

Un endoscopio conectado al teléfono o a la tablet le permite a una cuadrilla de mantenimiento ver por dentro una bomba, un compresor, un intercambiador o una válvula sin desarmar el equipo completo: se introduce la cámara por un puerto de inspección, una toma de drenaje o un tapón, y la imagen sale en la pantalla con fecha y hora para el informe. Para empresas petroleras y de servicios en Venezuela, la combinación más práctica es un uSmart E03 (profesional) o E02 con un teléfono o tablet Ulefone compatible, más una cámara térmica para decidir dónde mirar primero.

Nota de seguridad obligatoria: los equipos Ulefone y RugOne no son equipos certificados para zonas clasificadas (ATEX/IECEx). Úsalos fuera de esas áreas o según el permiso de trabajo de tu empresa. La inspección interna siempre se hace con el equipo detenido, despresurizado, purgado y con bloqueo y etiquetado aplicado.

Por qué la inspección visual interna ahorra paradas

En una estación de flujo de Monagas o en una planta de inyección de agua en el Zulia, la pregunta típica es: "¿abrimos la bomba o no?". Abrir una bomba centrífuga o un compresor reciprocante implica horas-hombre, juntas nuevas, grúa y, a veces, días de producción diferida. Con un endoscopio se puede responder antes de desarmar:

• ¿Hay erosión o cavitación en el impulsor? Se ve el borde de los álabes picado o con forma de "cáscara de naranja".
• ¿Hay incrustaciones o sólidos? Arena de formación, parafina, carbonato o escamas de óxido acumuladas en la voluta o en la succión.
• ¿Cómo están los asientos de válvula? Marcas de paso, corrosión o restos de empaque.
• ¿Hay tubos tapados en un intercambiador? Se mira por los extremos del haz con el cabezal retirado.

La inspección no sustituye a las pruebas de espesor por ultrasonido ni a los ensayos no destructivos certificados, pero sí permite priorizar: qué equipo se abre esta semana, cuál aguanta hasta la próxima parada y qué repuesto hay que pedir ya.

Qué equipo armar: endoscopio + teléfono o tablet

Los endoscopios uSmart se conectan por el conector uSmart que traen varios modelos Ulefone, así que no hay que cargar una pantalla aparte. Según la ficha de cada accesorio en nuestro catálogo:

Antes de comprar, confirma por WhatsApp la longitud del cable y el diámetro de la sonda que necesitas: no es lo mismo entrar por un tapón de drenaje de 1/2" que por la boca de inspección de un tanque.

¿Teléfono o tablet?

• Teléfono (por ejemplo, Armor 27T Pro): lo lleva el mecánico en el bolsillo y sirve también para llamadas, fotos y la cámara térmica FLIR (80 × 60, de -10 °C a 450 °C según la ficha). Es la opción del mecánico o del inspector que se mueve entre locaciones.
• Tablet (Armor Pad 5 Pro o RugKing Pad 2 Pro): pantalla grande para que el supervisor y el mecánico vean la imagen al mismo tiempo, y para llenar el permiso de trabajo y el checklist en el mismo equipo. La Armor Pad 5 Pro trae conector uSmart, 11" FHD+, 24.200 mAh e IP68/IP69K/MIL-STD-810H según su ficha.

Procedimiento de inspección paso a paso

Este es un flujo práctico que usan muchas cuadrillas; adáptalo a los procedimientos de tu empresa.

1. Permiso de trabajo y aislamiento. Equipo detenido, bloqueo y etiquetado, válvulas de succión y descarga cerradas, presión en cero y drenaje hecho. Si hubo hidrocarburo, purga y medición de gases según el procedimiento de la empresa, y el trabajo se hace fuera de cualquier área clasificada o con la autorización correspondiente.
2. Primero la térmica, después el endoscopio. Con la bomba aún caliente (o justo después de pararla), una toma térmica de rodamientos, sellos y carcasa indica dónde hay fricción o recalentamiento. Así decides por qué puerto entrar. Más detalles en nuestra guía de mantenimiento predictivo con cámara térmica.
3. Acceso. Retira el tapón de drenaje, la tapa de inspección o una brida pequeña. Limpia la entrada para no arrastrar suciedad.
4. Introduce la sonda despacio con la luz LED encendida y la pantalla horizontal. Toma referencias: "a 20 cm de la entrada, borde del álabe 3".
5. Graba video y saca fotos de cada hallazgo. Nombra los archivos con el TAG del equipo (por ejemplo, P-101A) para que el informe sea trazable.
6. Retira la sonda, limpia y desinfecta el cabezal con un paño y alcohol isopropílico. Revisa que el cable no quede con dobleces forzados.
7. Reporte el mismo día. Desde el teléfono o la tablet, envía fotos y video al planificador por correo o WhatsApp en cuanto haya señal.

Dónde rinde más en la industria petrolera venezolana

• Bombas de transferencia y de inyección de agua en estaciones de flujo y patios de tanques: erosión por arena y cavitación.
• Compresores de gas en el oriente (Anzoátegui y Monagas): estado de válvulas y cilindros en paradas cortas.
• Intercambiadores de calor y enfriadores por aire: tubos obstruidos o con incrustación, frecuentes con agua de baja calidad.
• Motores de combustión de generadores y equipos de taladro: inspección de cilindros por el orificio de la bujía o del inyector.
• Cuerpos de válvulas y cabezales: corrosión interna y daños en asientos, siempre con el equipo aislado.
• Tuberías de servicios (agua, aire de instrumentos, drenajes): obstrucciones antes de cortar o reemplazar un tramo.

En la Faja del Orinoco, donde el crudo pesado arrastra arena, la inspección periódica de bombas puede marcar la diferencia entre cambiar un impulsor en una parada programada o perder una bomba en plena operación. Si tu equipo trabaja allí, revisa también nuestra guía de teléfonos para petroleros en la Faja.

Kit recomendado por cargo

Para flotas, conviene estandarizar un solo modelo de teléfono o tablet: los cargadores, fundas y accesorios son los mismos y el técnico que cambia de cuadrilla no tiene que aprender otro equipo. Explicamos cómo hacerlo en tablets rugerizadas para empresas y trabajo de campo.

Errores comunes que dañan el endoscopio

• Introducirlo en un equipo caliente o con fluido. El cabezal tiene límites de temperatura; espera a que el equipo se enfríe.
• Forzar la sonda en codos cerrados. Si no pasa, retrocede y busca otro acceso.
• Guardarlo enrollado apretado o mojado con hidrocarburo. Límpialo y enróllalo en espiras amplias.
• No respaldar los videos. Descarga los archivos al final de cada guardia; el historial es lo que da valor a la inspección.

Conclusión: qué recomendamos

• Si eres una empresa de servicios que empieza a documentar inspecciones, un teléfono Ulefone con conector uSmart y un E02 es la entrada más equilibrada.
• Si haces inspección todas las semanas y presentas informes al cliente, el E03 con una RugKing Pad 2 Pro o una tablet Armor Pad da mejor experiencia.
• Si además haces mantenimiento predictivo, suma un equipo con térmica como el Armor 27T Pro o la Armor Pad 4 Ultra Thermal.

Somos distribuidor oficial de Ulefone en Venezuela, con garantía local de 12 meses y facturación para empresas. Pide tu cotización corporativa en /empresas.html o escríbenos por WhatsApp con la cantidad de cuadrillas y el tipo de equipos que inspeccionan.
